Straßen- und Fußgängertunnel - Tirol

News vom 30.09.2016

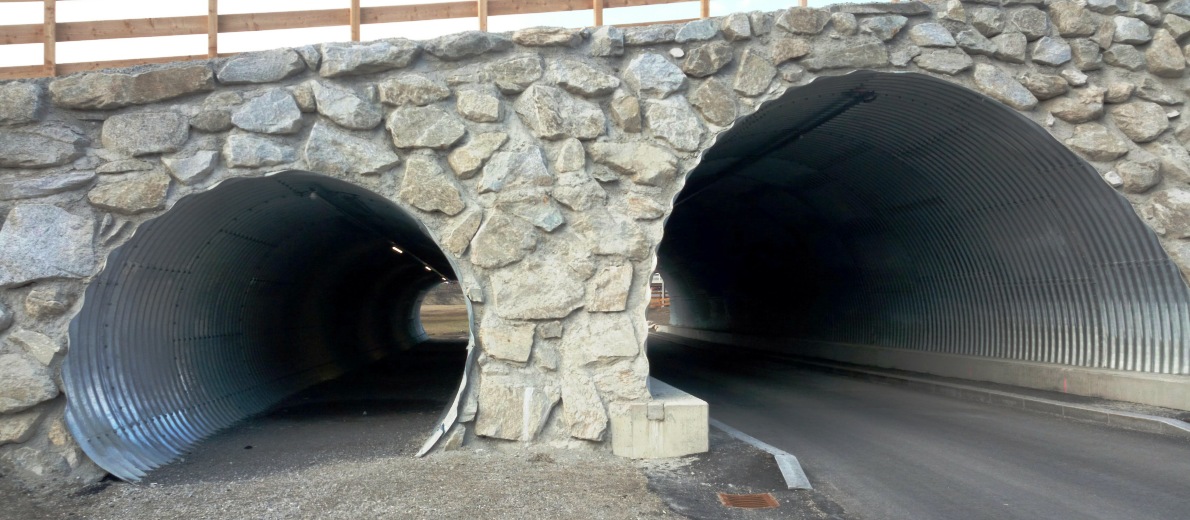

Mit unseren Wellstahlkonstruktionen konnte eine kreuzungsfreie Aufschließung einer Wintersportanlage verwirklicht werden. Durch den Wellstahlbogen mit einer Spannweite von 8,6 Metern ist eine zweispurige Verkehrsführung mit Durchfahrtshöhen von mehr als 4 Metern möglich.
Der Fußgängerverkehr wird getrennt durch das parallel verlaufende Unterführungsprofil geführt.

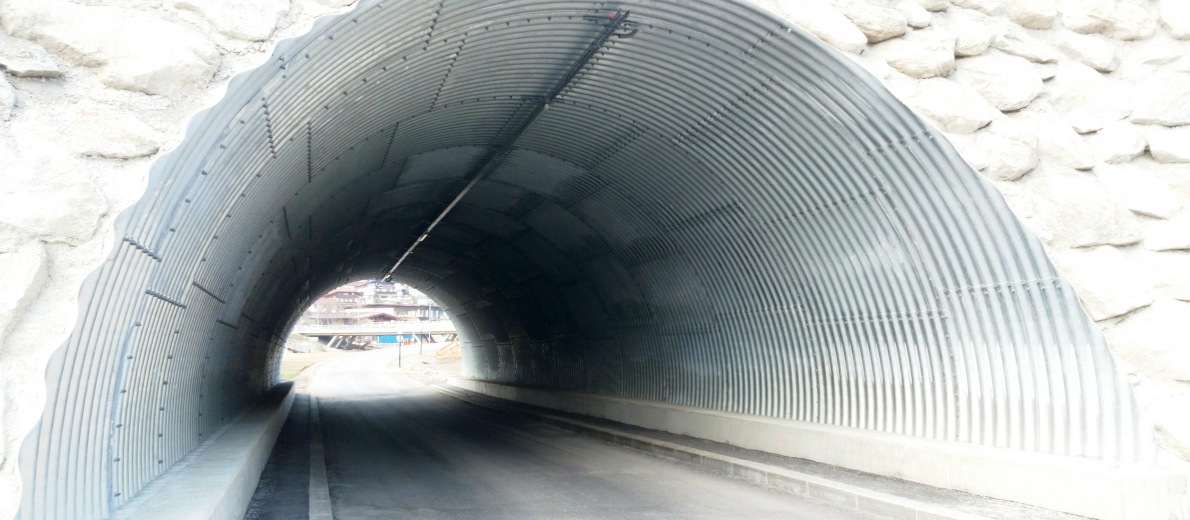

Straßentunnel:
Profil MP 200 – SKB62 – Bogenprofil
Wellung 200mm x 55mm
Spannweite 8,60m
Höhe 4,89m
Länge 40m
Korrosionsschutz: Feuerverzinkung nach DIN EN ISO 1461:2009

Fußgängertunnel:
Profil MP 200 – WA7 – Unterführungsprofil
Wellung 200mm x 55mm
Spannweite 3,91m
Höhe 3,54m
Länge 40m
Korrosionsschutz: Feuerverzinkung nach DIN EN ISO 1461:2009
